產品詳情
用途
低壓旁路蒸汽變換閥的作用是調節和控制蒸汽系統中的蒸汽壓力。它通過改變閥門的開度來調節蒸汽流量，從而達到穩定蒸汽壓力的目的。當系統中的蒸汽壓力超過設定的壓力值時，閥門會自動開啟，將過剩的蒸汽引導到旁路管道中，從而降低系統的蒸汽壓力；當系統中的蒸汽壓力低于設定的壓力值時，閥門會自動關閉，保持系統的蒸汽壓力穩定。通過調節閥門的開度，可以實現對蒸汽系統壓力的精確控制，保證系統的安全運行和穩定工作。
性能
公稱壓力（Mpa) | 公稱通徑（mm) | 閥桿行程（mm) | 減壓范圍（Mpa) | 設計溫度（℃) | 設計流量（t/h) | 介質 | 調節特性 |
P553V | 80/30 | 50 | 2.45-->0.6 | 545-->160 | 92.68 | 蒸汽 | L |
結構
1， 閥門主要由閥體、閥座、閥桿、閥芯、閥蓋、孔板組件等組成。
2， 閥門流量特性為線性，配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時，應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥座 | 閥芯 | 籠罩 | 孔板組件 | 閥桿 |
材質 | 12Cr1MoV | 25# | 12Cr1MoV | 12Cr1MoV | 12Cr1MoV | 12Cr1MoV | 25Cr2Mo1V |

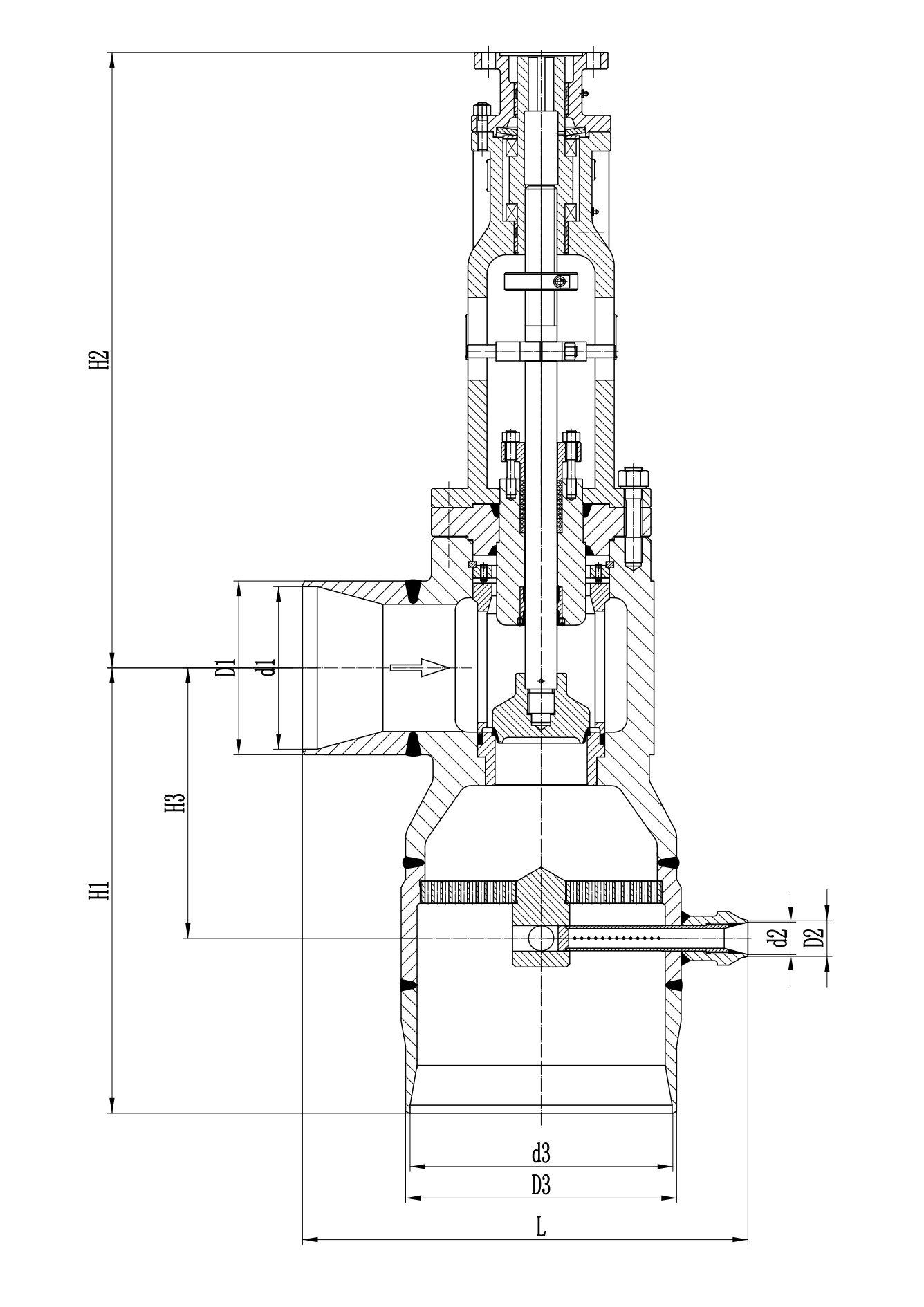

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d1 | D1 | d2 | D2 | d3 | D3 | L | H1 | H2 | H3 |
P553V | 80/30 | 255 | 273 | 51 | 57 | 412 | 426 | 725 | 965 | 700 | 425 |
