用途
氨水調節閥,以氨氣作為控制介質的調節元件,廣泛應用于按期制冷,氨氣工藝流程,氨氣汽化等場合,對氨氣的流量、壓力、溫度等參數進行控制調節,以達到穩定的工藝控制和優化的生產效益。
性能
公稱壓力(Mpa) | 公稱通徑(mm) | 閥桿行程(mm) | 設計壓差(Mpa) | 設計溫度(℃) | 設計流量(t/h) | 介質 | 調節特性 |
1.6 | 15 | 8.0 | 0.8 | 100 | 0.23 | 氨水 | EQ |
1.6 | 20 | 15 | 0.3 | 100 | 0.1 | 氨水 | EQ |
1.6 | 25 | 15 | 0.1 | 100 | 0.5 | 氨水 | EQ |
1.6 | 50 | 40 | 0.12 | 100 | 10 | 氨水 | EQ |
2.5 | 15 | 8.0 | 0.9 | 100 | 0.08 | 氨水 | EQ |
2.5 | 25 | 8.0 | 0.9 | 100 | 0.08 | 氨水 | EQ |
4.0 | 15 | 8.0 | 0.2 | 100 | 0.1 | 氨水 | EQ |
4.0 | 20 | 12 | 1.0 | 100 | 0.5 | 氨水 | EQ |
結構
1, 閥門主要由閥體、閥座、閥桿、閥芯、閥蓋等組成。
2, 閥門流量特性為等百分比,直線,配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時,應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥座 | 閥桿 |
材質 | 304 | 304 | 17-4PH | 17-4PH |

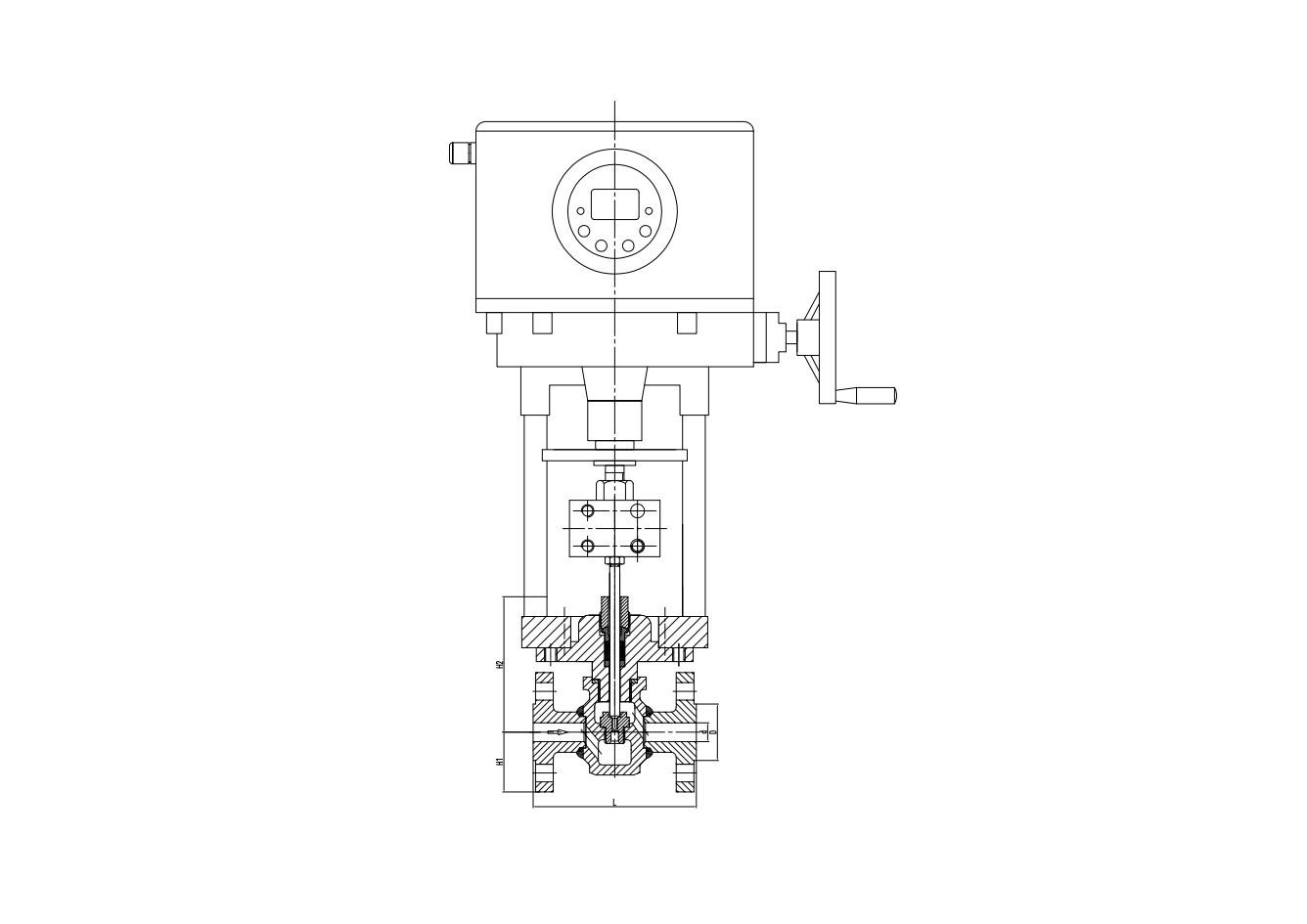

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
1.6 | 15 | 45 | 65 | 134 | 53 | 69 |
1.6 | 20 | 58 | 75 | 180 | 52 | 146 |
1.6 | 25 | 68 | 85 | 150 | 52 | 123 |
1.6 | 50 | 102 | 125 | 267 | 82 | 232 |
25 | 15 | 15 | 45 | 130 | 48 | 108 |
2.5 | 25 | 68 | 85 | 172 | 58 | 67 |
4.0 | 15 | 45 | 65 | 113 | 47 | 160 |
4.0 | 20 | 58 | 75 | 194 | 52 | 198 |
