產品詳情
用途
本閥門適用于鍋爐主給水管道上供調節過熱水蒸汽溫度之用，適用于水溫≤350C。閥門的固有流量特性為等百分比，配用電動或氣動執行機構。
性能
公稱壓力（Mpa) | 公稱通徑（mm) | 閥桿行程（mm) | 設計壓差（Mpa) | 設計溫度（℃) | 設計流量（t/h) | 介質 | 調節特性 |
10 | 100 | 44 | 1.3 | 350 | 80 | 水 | EQ |
結構
1， 閥門主要由閥體、閥座、籠罩、閥桿、閥芯、閥蓋等組成。
2， 閥門流量特性為等百分比，配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時，應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥座 | 閥瓣 | 閥桿 |
材質 | 25# | 25# | 2Cr13+STL | 9Cr18Mo | 17-4PH |

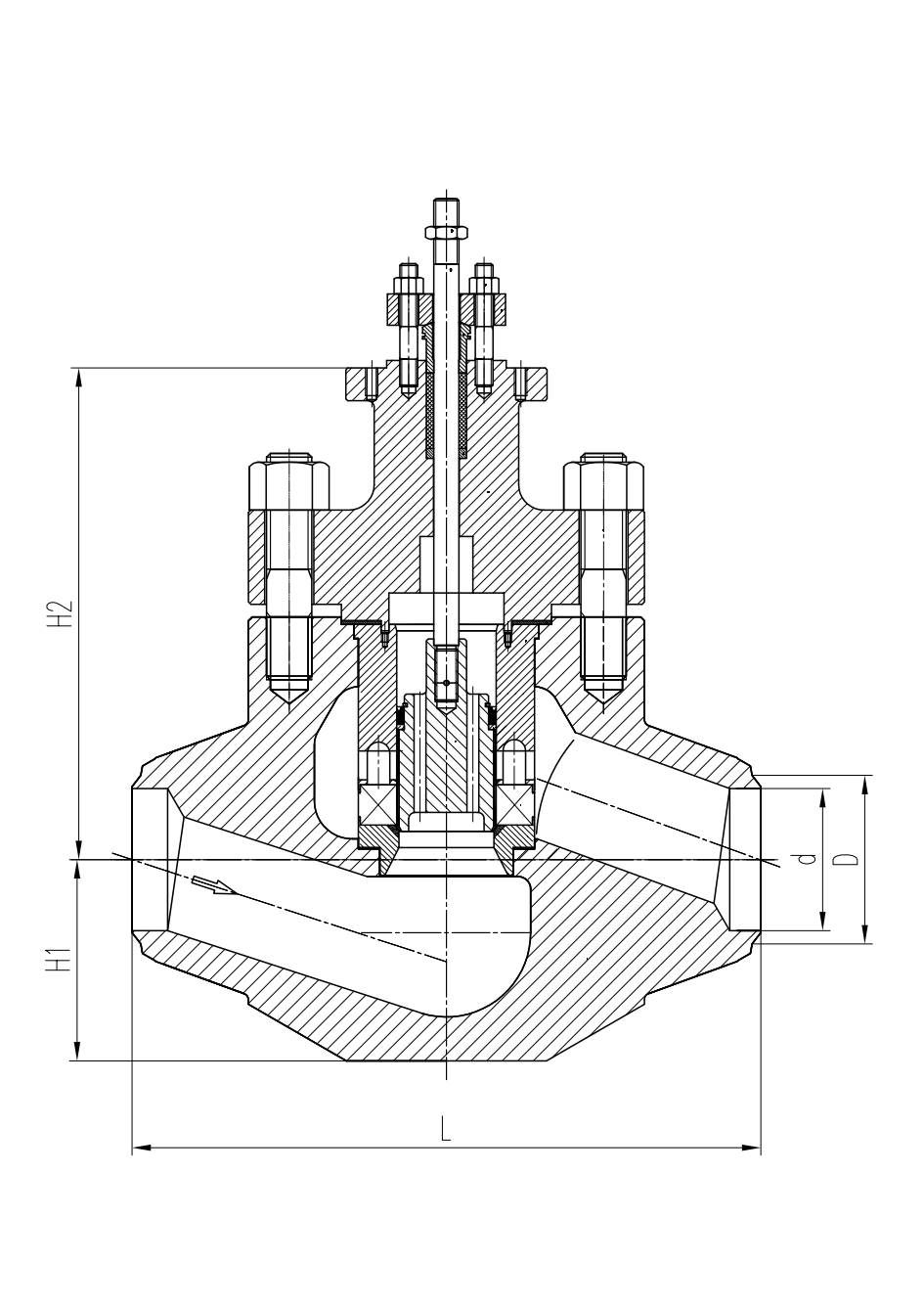

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
10 | 100 | 172 | 210 | 400 | 161 | 325 |
