主蒸汽壓力調節閥YT963Y-P55 140VDN175
二維碼
分享
0510-88710722
產品詳情
用途
本閥門適用于主蒸汽管道之用，調節主主蒸汽壓力，流量特性為直線，閥門可配電動裝置、氣動裝置，閥門關閉時無泄漏量，抗氣蝕無噪音，使用壽命長
性能
公稱壓力（Mpa) | 公稱通徑（mm) | 閥桿行程（mm) | 設計壓差（Mpa) | 設計溫度（℃) | 設計流量（t/h) | 介質 | 調節特性 |
32 | 175 | 93 | 0.3 | 550 | 90 | 蒸汽 | L |
結構
1， 閥門主要由閥體、閥座、籠罩、閥桿、閥芯、閥蓋等組成。
2， 閥門流量特性為等線性，配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時，應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥座 | 閥瓣 | 閥桿 |
材質 | 12CrMo1V | 12CrMo1V | 12CrMo1V | 12CrMo1V | 25Cr2Mo1V |

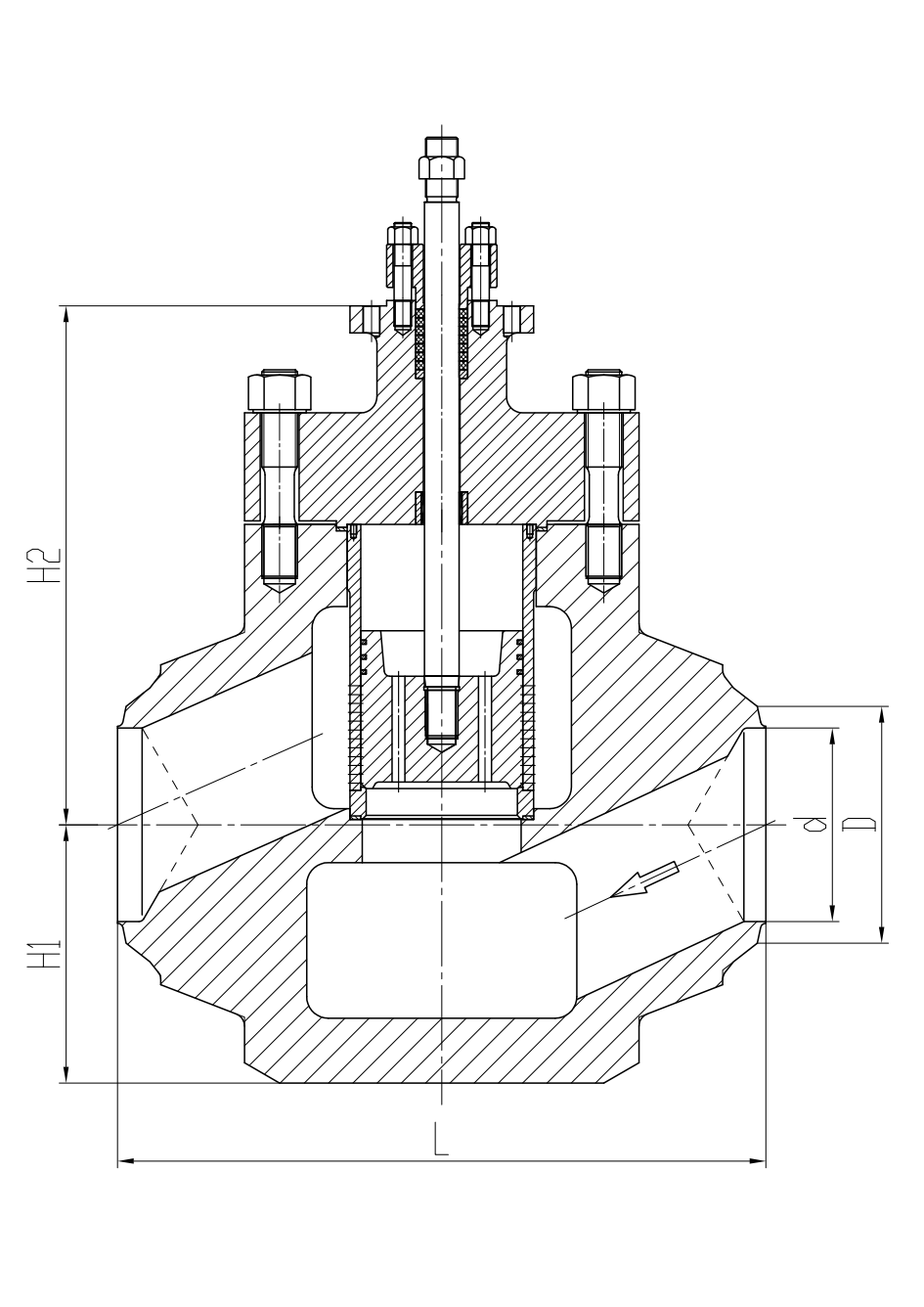

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
32 | 175 | 179 | 219 | 600 | 239 | 480 |
