用途
主給水調節閥的主要用途是控制和調節流體(通常是水)的流量和壓力。它通常安裝在建筑物的主供水管道上,用于控制供水系統的壓力和流量,以確保系統中的水壓和水量能夠滿足建筑物內各個水源和設備的需要。
性能
公稱壓力 (Mpa) | 公稱通徑 (mm) | 閥桿行程 (mm) | 設計壓差 (Mpa) | 設計溫度 (℃) | 設計流量 (t/h) | 介質 | 調節特性 |
32 | 100 | 58 | 3.5 | 350 | 90 | 水 | EQ |
25 | 80 | 60 | 4.1 | 250 | 89 | 水 | EQ |
25 | 100 | 58 | 4.5 | 350 | 200 | 水 | EQ |
25 | 125 | 44 | 0.5 | 250 | 82 | 水 | EQ |
25 | 150 | 55 | 2.5 | 250 | 110 | 水 | EQ |
25 | 175 | 58 | 5.0 | 350 | 280 | 水 | EQ |
25 | 200 | 58 | 2.48 | 350 | 280 | 水 | EQ |
25 | 225 | 76 | 5.42 | 350 | 506 | 水 | EQ |
結構
1, 閥門主要由閥體、閥座、閥桿、閥芯、籠罩、閥蓋等組成。
2, 閥門流量特性為等百分比,直線,配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時,應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 籠罩 | 閥座 | 閥芯 | 閥桿 |
材質 | 25# | 25# | 2Cr13 | 2Cr13 | 2Cr13 | 17-4PH |

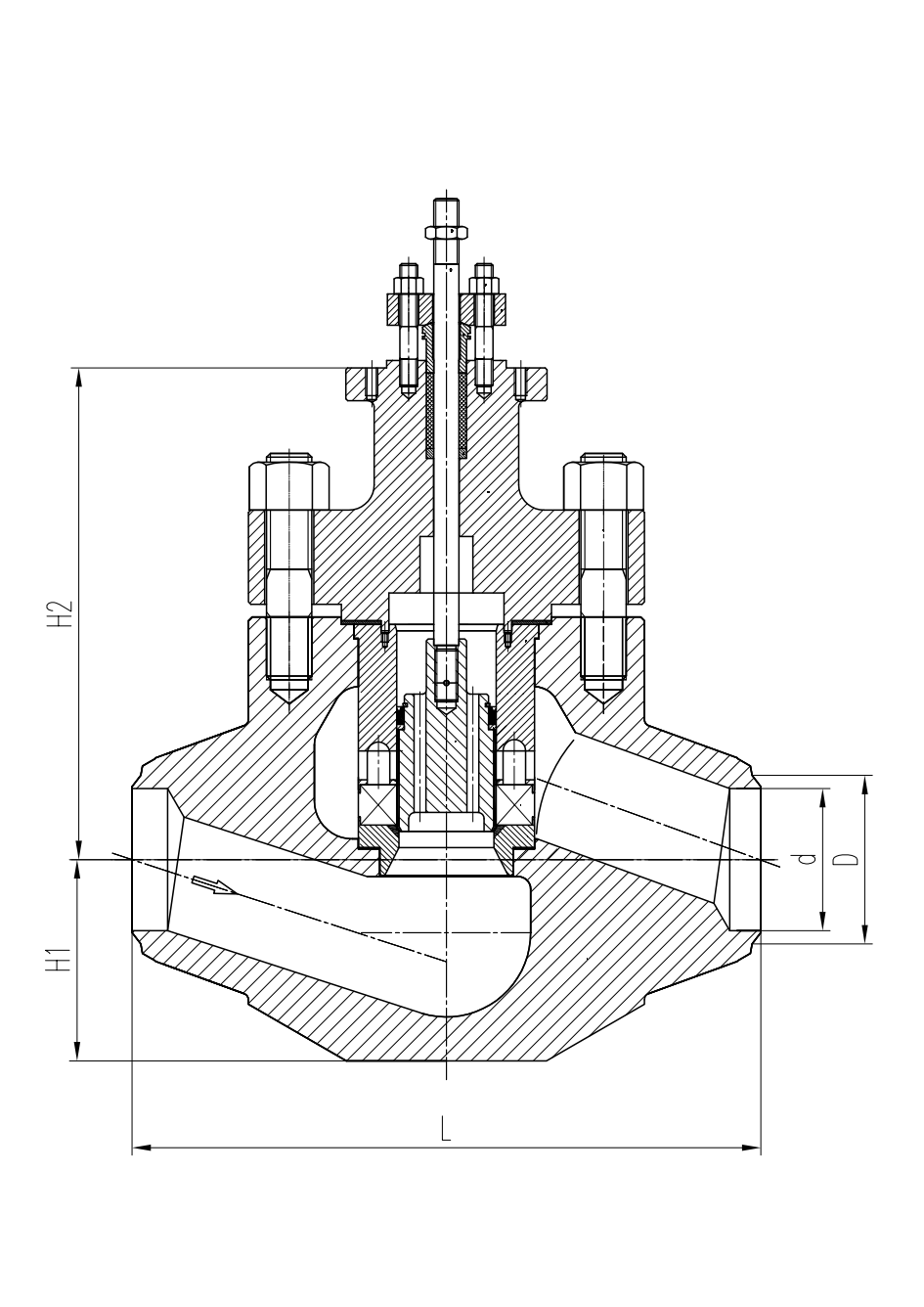

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
32 | 100 | 113 | 133 | 500 | 160 | 391 |
25 | 80 | 88 | 108 | 380 | 133 | 314 |
25 | 100 | 113 | 133 | 500 | 160 | 391 |
25 | 125 | 117 | 133 | 400 | 135 | 334 |
25 | 150 | 164 | 194 | 430 | 133 | 366 |
25 | 175 | 183 | 219 | 700 | 160 | 391 |
25 | 200 | 201 | 245 | 700 | 167 | 391 |
25 | 225 | 217 | 255 | 850 | 280 | 488 |
