產品詳情
用途
連續排污調節門是一種能夠自動調節鍋爐排污的裝置，可以根據鍋爐排污量大小自動控制排污口的開啟和關閉，有效地提高了鍋爐的排污效率。在鍋爐的運行中，使用鍋爐連續排污調節門可以提高排污效率、減少雜質混入、提高安全性能等方面帶來諸多好處。
性能
公稱壓力 （Mpa) | 公稱通徑 （mm) | 閥桿行程 （mm) | 設計壓差 （Mpa) | 設計溫度 （℃) | 設計流量 （t/h) | 介質 | 調節特性 |
10 | 20 | 15 | 4.4 | 350 | 2.6 | 水 | EQ |
16 | 20 | 12 | 6.7 | 350 | 2.0 | 水 | EQ |
20 | 20 | 12 | 6.9 | 350 | 3.0 | 水 | EQ |
結構
1， 閥門主要由閥體、閥座、閥桿、閥芯、籠罩、閥蓋等組成。
2， 閥門流量特性為等百分比，直線，配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時，應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 籠罩 | 閥座 | 閥芯 | 閥桿 |
材質 | 25# | 25# | 2Cr13 | 9Cr18Mo | 9Cr18Mo | 17-4PH |

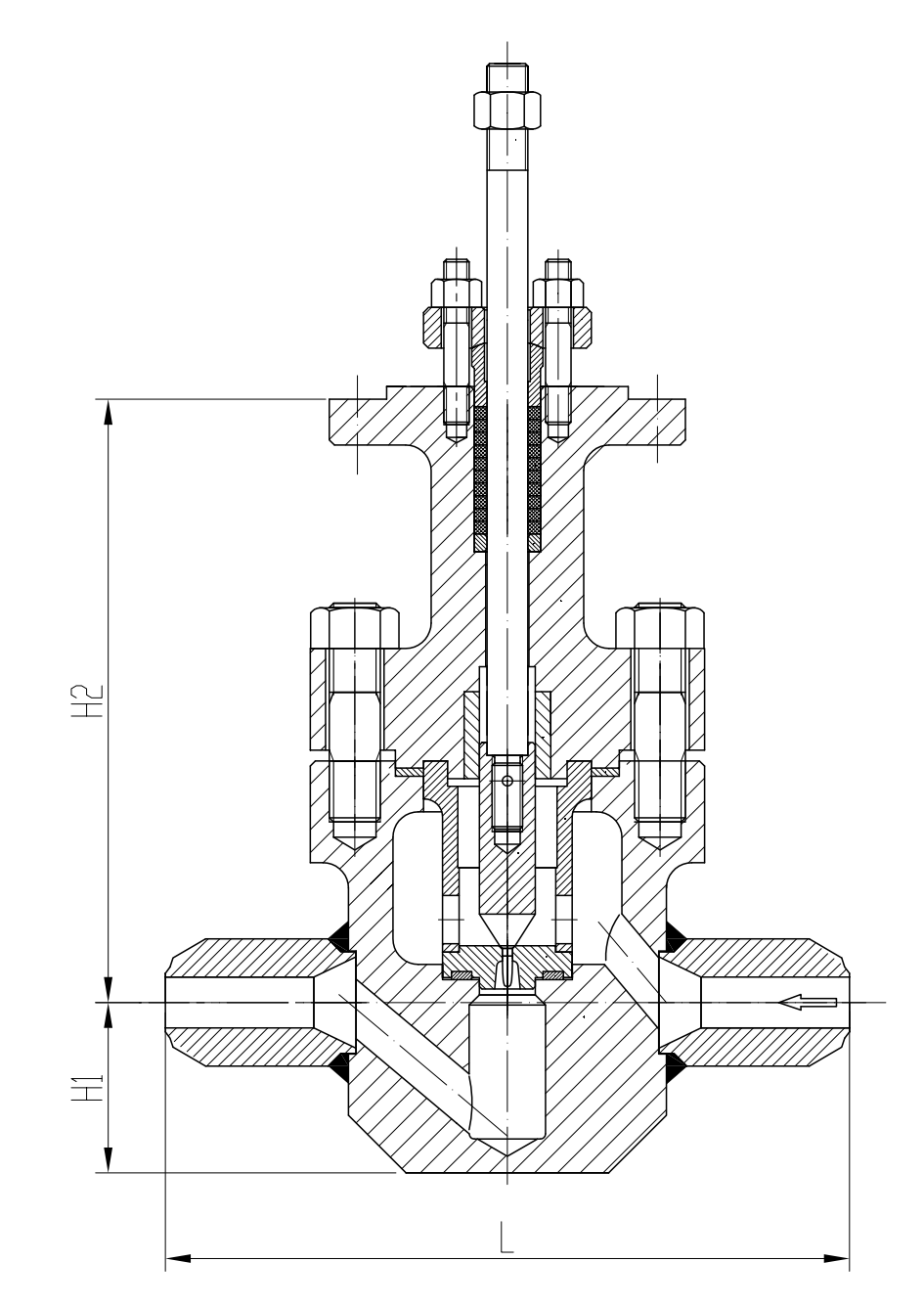

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
10 | 20 | 20 | 28 | 269 | 67 | 237 |
16 | 20 | 20 | 28 | 269 | 67 | 237 |
20 | 20 | 20 | 28 | 269 | 67 | 237 |
