產品詳情
用途
減溫水調節閥是一種自動調節的設備，可以控制介質流量和介質溫度，實現冷卻水溫的穩定。其原理是利用閥門的開度來調節流量，通過介質流量和流速的變化來改變冷卻效果，保障設備的正常運轉，防止因溫度過高而造成的損壞。
性能
公稱壓力 （Mpa) | 公稱通徑 （mm) | 閥桿行程 （mm) | 設計壓差 （Mpa) | 設計溫度 （℃) | 設計流量 （t/h) | 介質 | 調節特性 |
25 | 20 | 11 | 5.4 | 250 | 1.12 | 水 | EQ |
25 | 25 | 15 | 4.2 | 350 | 8.0 | 水 | EQ |
25 | 32 | 15 | 3.0 | 350 | 8.0 | 水 | EQ |
25 | 40 | 17 | 0.7 | 250 | 9.0 | 水 | EQ |
25 | 50 | 16 | 1.2 | 250 | 12 | 水 | EQ |
結構
1， 閥門主要由閥體、閥座、閥桿、閥芯、籠罩、閥蓋等組成。
2， 閥門流量特性為等百分比，直線，配用電動執行機構或氣動執行機構。
安裝
1.門應垂直安裝在水平管道上。
2.必須按箭頭所指示的介質流向進行安裝。
3.安裝時，應保證電動執行器的開、關位置和閥門窗口開、關位置相一致。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 籠罩 | 閥座 | 閥芯 | 閥桿 |
材質 | 25# | 25# | 2Cr13 | 9Cr18Mo | 9Cr18Mo | 17-4PH |

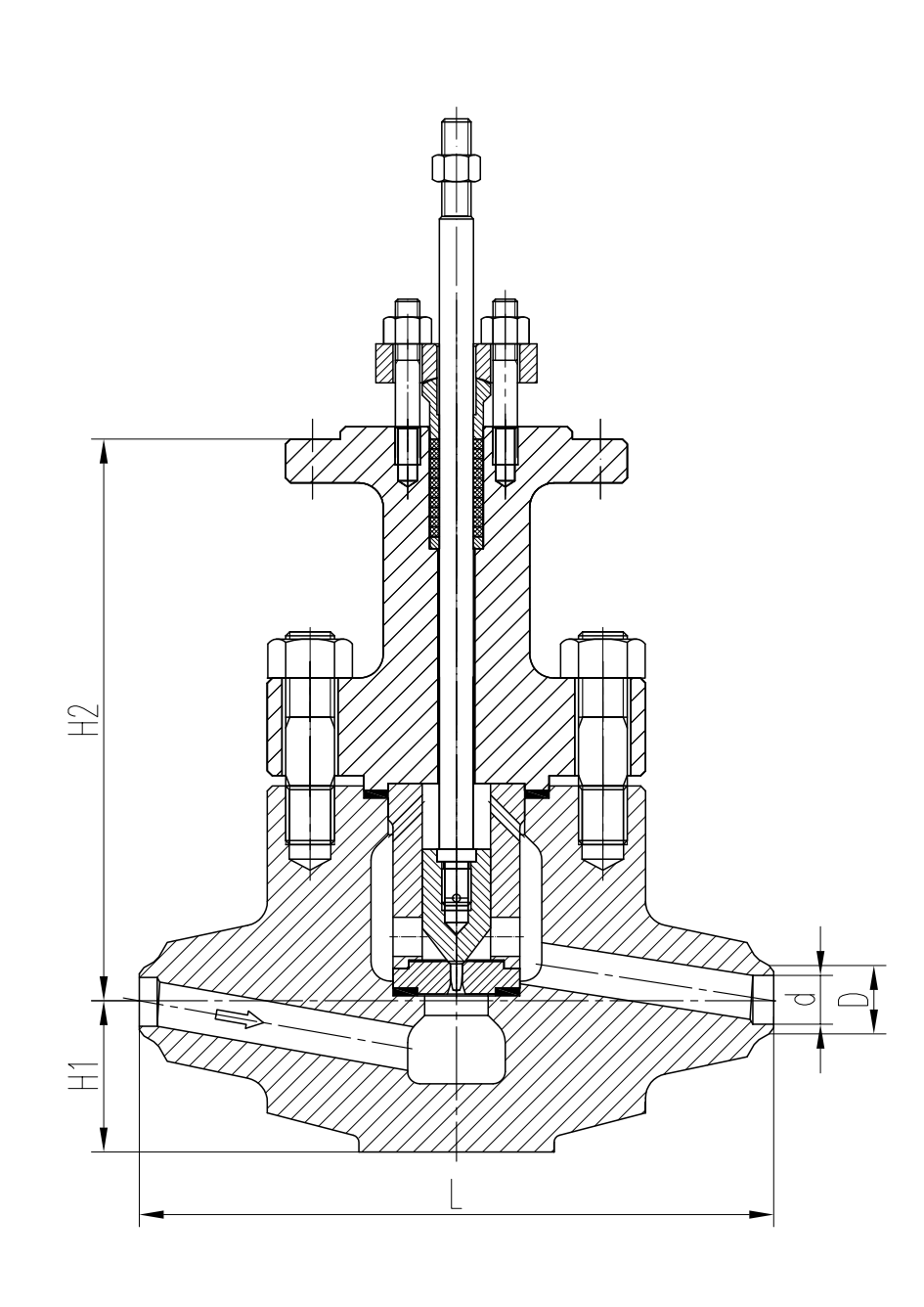

主要外形尺寸及連接尺寸
公稱壓力 | 公稱通徑 | d | D | L | H1 | H2 |
25 | 20 | 20 | 28 | 260 | 62 | 230 |
25 | 25 | 28 | 38 | 260 | 62 | 230 |
25 | 32 | 32 | 42 | 260 | 62 | 230 |
25 | 40 | 45 | 57 | 260 | 62 | 230 |
25 | 50 | 50 | 60 | 260 | 62 | 230 |
